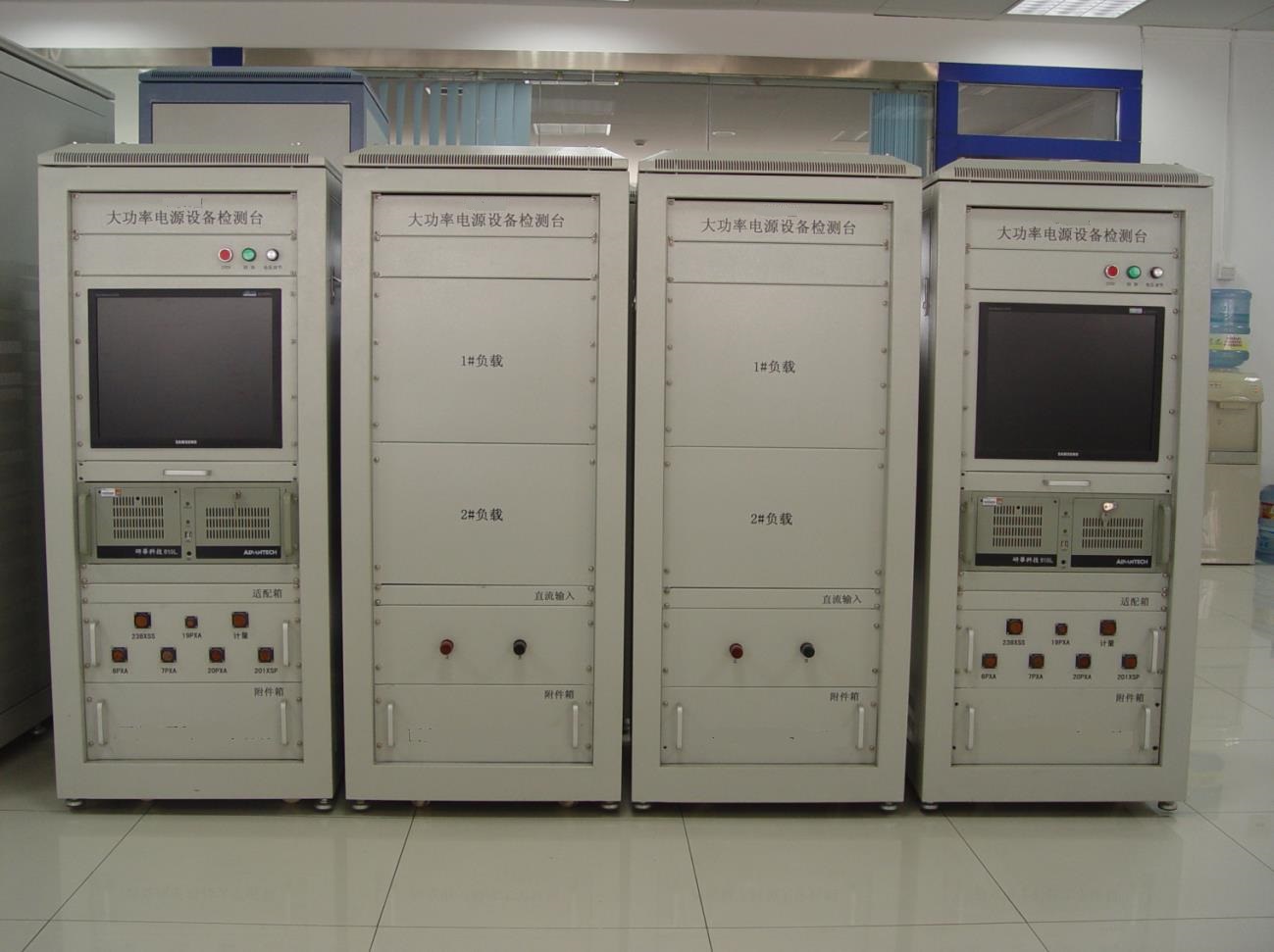

大功率电源检测设备

大功率电源检测设备主要完成某飞机发电机控制保护器及部附件的性能与功能检测。设备由上位机软件进行控制，通过向产品输出可以控制的信号来进行状态模拟，同时，采集显示产品监测点状态及通断反馈信号，分析判断产品的性能。同时，与产品进行RS485串行通讯，上传产品状态数据，完成通讯功能测试。具体功能如下：

1、能够模拟产生产品所需要的激励信号，包括8路电压模拟量（2路交流信号115V，5路直流信号0～50V），1路电流模拟量（0～250mV）,19路开关量（28V/开）。

2、能够检测产品输出控制信号及状态信号，对产品进行功能验证。包括对产品的1路电流输出模拟量（0～75mV），8路电压模拟量，6路I/O输出量进行采集显示。

3、脉动功能检测：可以在28V供电电压上叠加峰峰值可调的（0～10V）的脉动信号，检测产品的脉动保护功能。

4、过流和过热保护功能检测。

5、过压、欠压保护功能检测。反极性保护功能检测。通过向保护器提供-28V信号验证保护器对地面电源的反极性保护功能。

6、提供半双工的RS485总线通信线路，模拟上位机与产品的通信功能。
